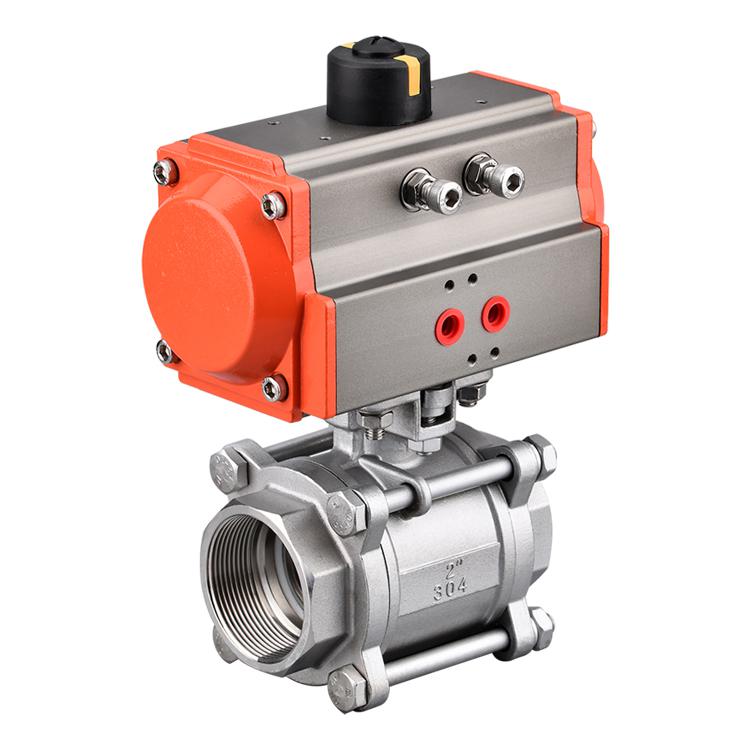

气动三片式球阀的球阀体积小,是由三部分阀壳组成,由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹,而直接拆卸四只螺栓,阀体中间部分既可取出。通常制作高压球阀使用。用于截断或接通管路中的介质,选用不同的材质可分别适用于水、蒸汽、油品等多种介质。结构合理、造型美观。阀座采用弹性密封结构,启闭轻松密封可靠。
三片式内螺纹连接球阀属于内螺纹连接球阀的一种。阀体铸造采用精湛工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。连接形式另有对焊、承插焊,并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作,球阀是一种转角为90°的旋转类阀门,密封性能优良, (全径球阀)流量系数大流阻系数小,结构简单,使用寿命长,便于维修。广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。驱动方式:手动、电动、气动。
工作原理
工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。阀杆采用有倒密封的下装式结构阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。
产品特点
1、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损小,故球阀的使用寿命长。
2、可配置气动、电动等多种驱动机构,实现远距离控制和自动化操作。
3、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。
4、安装简便,能以任意方向安装于管道中的任意部位。
