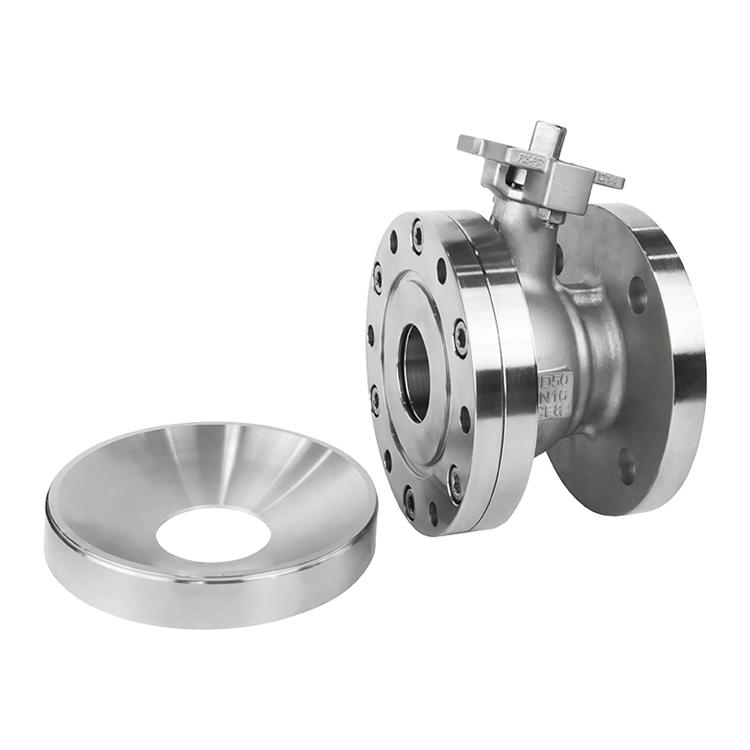

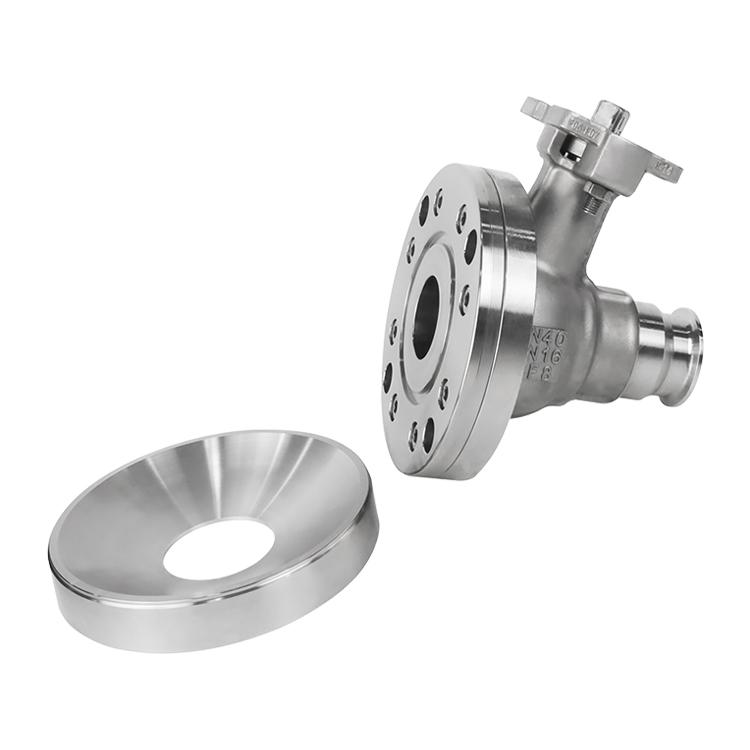

气动釜底阀

气动釜底球阀主要由阀体、阀座、球体、阀杆及传动装置组成,通过气动执行装置驱动球芯旋转,来达到开关的功能,气动釜底放料球阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。气动釜底球阀具有耐腐蚀性能强, 符合卫生等级标准,特适合食品,饮料行业等对卫生要求极高的工况. 适用流体温度范围-60~450摄氏度,广泛使用于化工,食品,医药等到行业反应釜底部作放料用。


设计特点

1、斜阀杆:平台与阀体成为105°倾斜,避免执行器与罐底干涉。

2、平台:ISO5211标准连接,可直接安装制动执行装置。

3、弧形法兰:弧形焊接法兰与阀体成三片式结构,便于安装与维护。

4、球体:球体在90°关闭时,球体与弧形法兰相接,减少积料。

5、阀座采用MOC碳纤,可应用在介质220℃范围。

6、阀体内腔精加工,物质流动通畅。

7、平台带调节,调动填料密封。


技术参数

1、控制方式:手柄、电动、气动。

2、气动执行器:单作用(常闭)。

3、气源压力:0.4-0.7MPA

4、气动附件 :电磁阀、限位开关、电气定位器、手轮离合器、空气过滤减压阀。


气动元件控制用途

1、电磁阀:切换气源开关动作方向(需提供电压)。

2、限位开关:反馈阀门开关信号到PLC控制柜。

3、电气定位器:输入输出4-20mA模拟量来控制阀门的开关角度。(必配过滤减压阀)。

4、手轮离合器:可实现气动放料球阀现场手动操作。

5、空气过滤减压阀:两联件,三联件。有过滤、减压、润滑的作用。

6、气动附件防爆等级:EX dⅡBT4 EX dⅡCT6

7、电 压:AC220V DC24V
